Фотоприемное устройство ФПУ-073
ФПУ предназначено для работы в составе импульсных лазерных дальномеров диапазона 1,06-1,54 мкм. В качестве основы взят InGaAs PIN диод ДФД250 (DILAS, Россия) с диаметром фоточувствительной площадки 200 мкм.
| Характеристики фотодиода: | |
| 1. Спектральный диапазон | - 0,95-1,65 мкм; |
| 2. Пик чувствительности | - 1,55 мкм; |
| 3. Крутизна преобразования (λ=1,55 мкм) |
- 0,9 А/Вт; |
| 4. Темновой ток | - не более 10 нА; |
| 5. Барьерная ёмкость | - не более 3,5 пФ; |
| 6. Рабочее напряжение | - не более 10 В. |
|
Канал обнаружения имеет парафазный ТТЛ выход «старт-стоп». Питание ФПУ осуществляется от встроенного линейного стабилизатора напряжения. |
| Технические характеристики ФПУ - 073 | |
| ФПУ формирует выходные импульсы «старт-стоп» ТТЛ уровня с вероятностью правильного обнаружения Рпо=0,5 при длительности импульса по уровню 0,5 τ=30±3 нс на λ=1,54мкм при потоке входной мощности, | не более 5х10¯ 8 Вт |
| Примечание: -поток входной мощности при уменьшении длительности импульса до 10нс увеличивается в три раза; -поток входной мощности при работе на λ=1,06мкм увеличивается в 1,6 раза. |
|
| Вероятность ложной тревоги в интервале наблюдения до 200мкс, | 1х10¯ 3 |
| Амплитуда управляющего положительного логического импульса ВАРП длительностью до 200мкс | не более 2,4-5 В |
| Длительность выходного импульса по уровню 0.5 при засветке импульсным излучением мощностью до 1.0х10 ¯ 3 Вт | не более 200 нс |
| Время нарастания выходного импульса ФПУ от уровня 0.1 до уровня 0.9 амплитуды при засветке импульсным излучением на λ=1,54мкм и τ=30 нс и мощностью до 1х10 ¯ 3 Вт | не более 10 нс |
| Время выхода ФПУ на режим максимальной чувствительности с момента положительного перепада импульса ВАРП | 6-10 мкс |
| Увеличение потока входной мощности при изменении напряжения ВАРП от лог.1 до лог.0 | 250±50 |
| Изменение временного положения переднего фронта выходного импульса ФПУ
при изменении мощности засветки импульсного излучения от 1х10 ¯ 7 до 1.0х10 ¯ 3 Вт с длительностью до 30 нс |
не более 25 нс |
| Напряжение питания | (5,7÷9)В |
| Напряжение включения питания ФПУ | от + 2,4В до 5,0В |
| Напряжение выключения питания ФПУ | не более +0,4 В |
| Ток потребления
- в рабочем режиме, - в выключенном состоянии |
не более 15 мА не более 0,005 мА |
| Время, в течение которого ФПУ выходит в режим готовности к приему оптических сигналов после подачи напряжения питания | не более 20 мс |
| Ёмкость нагрузки ТТЛ выхода, пФ | не более 10 Ом |
| Сопротивление нагрузки ТТЛ выхода | не менее 200 Ом |
| Габаритные размеры | 45х25х10 мм |
| Масса | 30 г |
| ФПУ допускает эксплуатацию в условиях воздействия на него температуры окружающей среды | - 40 ÷ + 60 °С |
| № конт | Обозначение | Назначение |
| 1 | GND | Общий СТАРТ/СТОП |
| 2 | ВЫХ1 | Выход СТАРТ/СТОП – ТТЛ сигнал отрицательной полярности |
| 3 | ВЫХ2 | Выход СТАРТ/СТОП – ТТЛ сигнал положительной полярности |
| 4 | ВАРП | Вход временной автоматической регулировки порога (ВАРП) - импульс амплитудой +(2÷5)В и длительностью до 200мкс |
| 5 | GND | Общий питания |
| 6 | +(6÷9)В | Вход напряжения питания Uпит от 5,7В до +9В
Ток потребления в рабочем режиме не более 15мА. Ток потребления в выключенном состоянии не более 5мкА. |
| 7 | ВКЛ.ПИТ. | Вход включения питания:
при напряжении от +2В до +5В - питание включено; при напряжении менее 0,4В - питание выключено. |
| 8 | СВОБ. | - |
 |

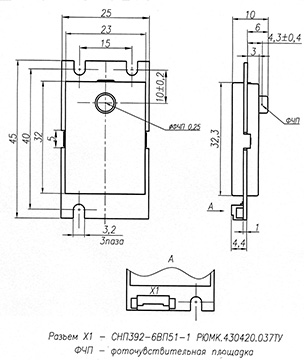

| Габаритный чертеж ФПУ-073 |
