Фотоприемное устройство ФПУ-073

        ФПУ предназначено для работы в составе импульсных лазерных дальномеров диапазона 1,06-1,54 мкм. В качестве основы взят InGaAs PIN диод ДФД250 (DILAS, Россия) с диаметром фоточувствительной площадки 250мкм.

Характеристики фотодиода:
1. Спектральный диапазон - 0,95-1,65 мкм;
2. Пик чувствительности - 1,55 мкм;
3. Крутизна преобразования
    (λ=1,55 мкм)

- 0,9 А/Вт;
4. Темновой ток - не более 10 нА;
5. Барьерная ёмкость - не более 3,5 пФ;
6. Рабочее напряжение - не более 10 В.

         Канал обнаружения имеет парафазный ТТЛ выход «старт-стоп». Питание ФПУ осуществляется от встроенного линейного стабилизатора напряжения.


Технические характеристики ФПУ - 073
ФПУ формирует выходные импульсы «старт-стоп» ТТЛ уровня с вероятностью правильного обнаружения Рпо=0,5 при длительности импульса по уровню 0,5 τ=30±3 нс на λ=1,54мкм при потоке входной мощности,
Примечание:
-поток входной мощности при уменьшении длительности импульса до 10нс увеличивается в три раза;
-поток входной мощности при работе на λ=1,06мкм увеличивается в 1,6 раза.




не более 5х10¯ 8 Вт
Вероятность ложной тревоги в интервале наблюдения до 200мкс, 1х10¯ 3
Амплитуда управляющего положительного логического импульса ВАРП длительностью до 200мкс не более 2,4-5 В
Длительность выходного импульса по уровню 0.5 при засветке импульсным излучением мощностью до 1.0х10 ¯ 3 Вт не более 200 нс
Время нарастания выходного импульса ФПУ от уровня 0.1 до уровня 0.9 амплитуды при засветке импульсным излучением на λ=1,54мкм и τ=30 нс и мощностью до 1х10¯ 7 Вт не более 10 нс
Время выхода ФПУ на режим максимальной чувствительности с момента положительного перепада импульса ВАРП 6-10 мкс
Увеличение потока входной мощности при изменении напряжения ВАРП от лог.1 до лог.0 не менее 250
Изменение временного положения переднего фронта выходного импульса ФПУ при изменении мощности засветки импульсного излучения от 1х10 ¯ 7 до 1.0х10 ¯ 3 Вт с длительностью до 30 нс не более 25 нс
Напряжение питания 5,7-10 В
Напряжение включения питания ФПУ
Напряжение выключения питания ФПУ
не более от + 2,4 В
до Uпит +0,4 В
Ток потребления
- в рабочем режиме,
- в выключенном состоянии
не более 15 мА
не более 0,005 мА
Время, в течение которого ФПУ выходит в режим готовности к приему оптических сигналов после подачи напряжения питания не более 20 мс
Ёмкость нагрузки ТТЛ выхода не более 7 пф
Сопротивление нагрузки ТТЛ выхода не менее 20 Ом
Габаритные размеры 45х25х10 мм
Масса 30 г
ФПУ допускает эксплуатацию в условиях воздействия на него температуры окружающей среды - 40 ÷ + 60 °С

Указания по эксплуатации
          Подключение ФПУ производится плоским шлейфом через разъем 52745-0890 ф.MOLEX согласно указаниям, приведенным в таблице.

№ конт Обозначение Назначение
1 GND Общий СТАРТ/СТОП
2 ВЫХ1 Выход СТАРТ/СТОП – ТТЛ сигнал отрицательной полярности
3 ВЫХ2 Выход СТАРТ/СТОП – ТТЛ сигнал положительной полярности
4 ВАРП Вход временной автоматической регулировки порога (ВАРП) - импульс амплитудой +(2÷5)В и длительностью до 200мкс
5 GND Общий питания
6 +(6÷9)В Вход напряжения питания Uпит от 5,7В до +10В
Ток потребления в рабочем режиме не более 15мА.
Ток потребления в выключенном состоянии не более 5мкА.
7 ВКЛ.ПИТ. Вход включения питания:
при напряжении от +2В до Uпит - питание включено;
при напряжении менее 0,4В - питание выключено.
8 СВОБ. -

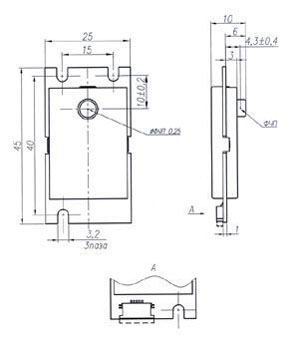

Габаритный чертеж ФПУ-073

Габаритный чертеж ФПУ-073


Фотоприемное устройство ФПУ-092


        Фотоприемное устройство ФПУ-092 (далее ФПУ) предназначено для приема оптических сигналов колоколообразной формы длительностью 30±3 нс (по уровню 0,5) на длине волны 1,06-1,57 мкм и последующего формирования импульсов. Диаметр активной области фоточувствительной площадки ФПУ – 200мкм.


Технические характеристики ФПУ - 092
Мощность импульсной засветки для формирования  выходного импульса с вероятностью правильного обнаружения 0,5  на λ=1,54мкм
Примечание:
-поток входной мощности при уменьшении длительности импульса до 10нс увеличивается в три раза;
-поток входной мощности при работе на λ=1,06мкм увеличивается в 1,6 раза
-мощность импульсной засветки при температуре + 60°С увеличивается на 50%,
-мощность импульсной засветки при температуре - 40 °С уменьшается на 25%.




не более 10х10¯ 9 Вт
Вероятность ложной тревоги в интервале наблюдения до 300мкс, 1х10¯ 3
Время выхода ФПУ на режим максимальной чувствительности с момента положительного перепада импульса ВАРП 12-15 мкс

Увеличение мощности импульсной засветки при изменении напряжения ВАРП от лог.1 до лог.0

200-350
Изменение временного положения переднего фронта выходного импульса ФПУ при изменении мощности импульсной засветки от 2х10¯ 8 до 1х10¯ 3 Вт не более ±10 нс
Время готовности ФПУ с момента включения питающего напряжения не более 20 мс
Напряжение питания Uпит 5,7-10 В
Напряжение включения питания ФПУ ,
Напряжение выключения питания ФПУ
не более от + 2 В
до Uпит +0,4 В
Ток потребления
- в рабочем режиме,
- в выключенном состоянии
не более 50 мА
не более 0,005 мА
Напряжение на выходе ФПУ не более 10 В
Ток на выходу ФПУ не более 15мА
Габаритные размеры 57х30х15 мм
Температура окружающей среды - 40 ÷ + 60 °С
Температура хранения - 55 ÷ + 85 °С

Указания по эксплуатации
          Подключение ФПУ производится плоским шлейфом через разъем 52745-0890 ф.MOLEX согласно указаниям, приведенным в таблице.

№ конт Обозначение Назначение
1 GND Общий выхода ФПУ
2 ВЫХОД Выход ФПУ. Открытый сток
3   Свободный
4 ВАРП Вход временной автоматической регулировки порога (ВАРП)  - импульс амплитудой  +(2?5)В и длительностью до 300мкс.
Начало импульса совпадает с моментом лазерного излучения
5 GND Общий питания
6 +(6÷9)В Вход напряжения  питания ФПУ. Uпит от +6В до +9В
7 ВКЛ.ПИТ. Вход  включения питания:
- при напряжении от +2В до Uпит, питание включено;
- при напряжении менее 0,4В, питание выключено. При отсутствии управления питанием вход свободный
8 РЕЖИМ Вход включения режима измерения – импульс амплитудой  +(2?5)В. Начало импульса за 100±10мкс до начала импульса ВАРП. Конец импульса через 10±1мкс после окончания импульса ВАРП


Габаритный чертеж ФПУ-073

Габаритный чертеж ФПУ-092
